| Емкость: | Банчи: 12-96 ядер, лента: 72-288 ядер | Диаметр: | φ20mm |
|---|---|---|---|
| Количество портов: | 2 из 2 вышли. | Измерение: | 370 мм × 178 мм × 106 мм |
| Выделить: | Горизонтальное закрытие соединения оптического волокна,Горизонтальное оптоволоконное закрытие,Настенное устройство для закрытия оптоволоконного сплица |
||

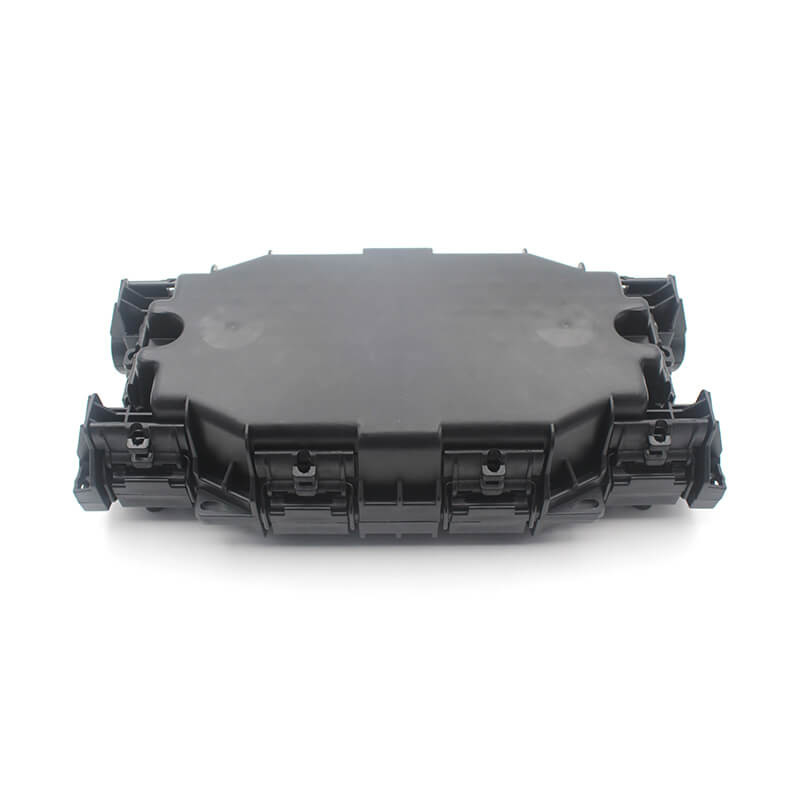

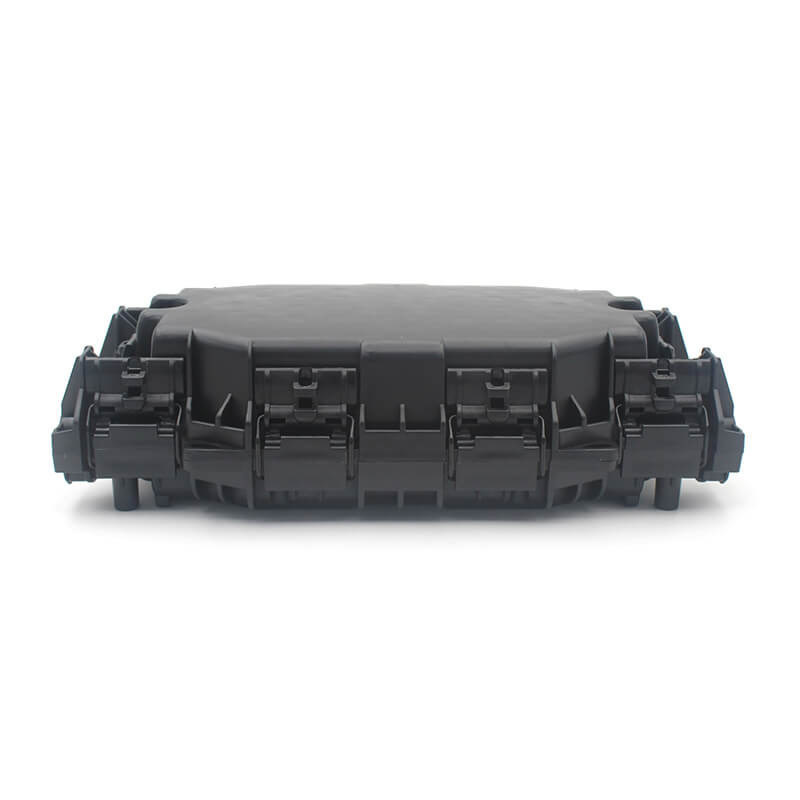

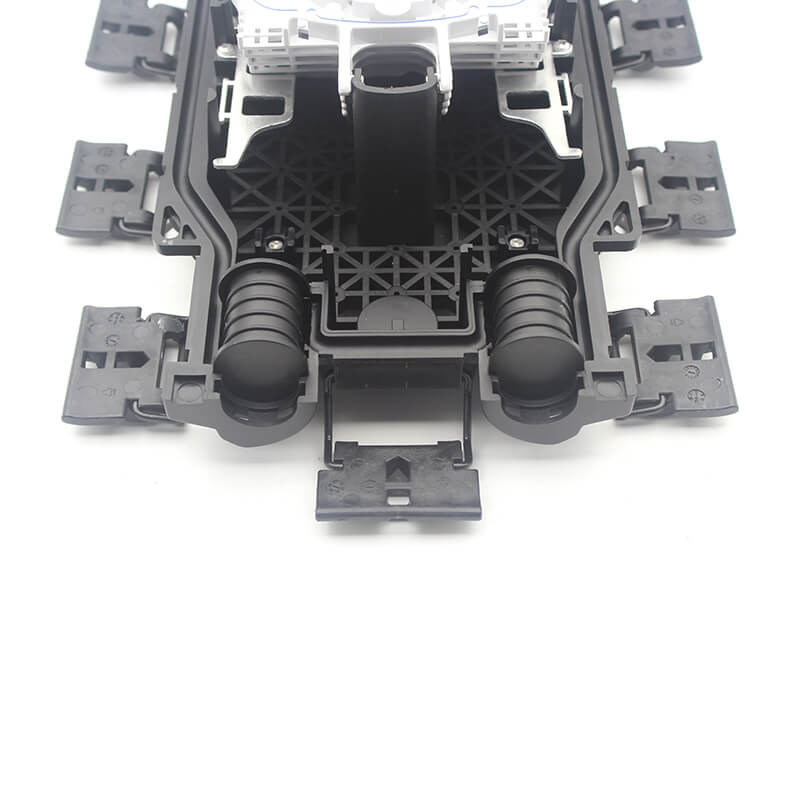

Горизонтальный оптический муфтовый соединитель 2 входа / 2 выхода для подземной и настенной установки

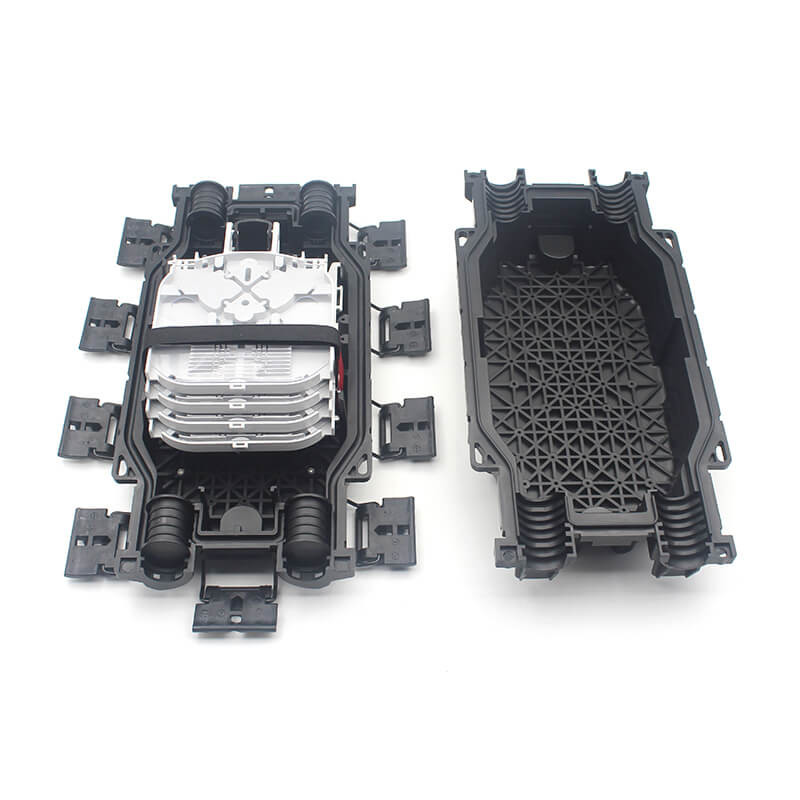

Горизонтальный тип оптического муфтового соединителя бывает плоским или цилиндрическим. Этот тип муфтового соединителя является наиболее распространенным для монтажа на опорах или подземной прокладки. Обычно содержит одну или несколько лотков для оптических волокон, обеспечивающих пространство и защиту для соединений оптических волокон. Область применения: воздушная, подземная, настенная, кабельная канализация, колодцы. Диапазон рабочих температур от -45°C до +65°C.
Размеры и емкость
| Внешние размеры (ДxШxВ) | 370мм×178мм×106мм |
| Вес (без внешней коробки) | 1900-2300г |
| Количество входных/выходных портов | 2 (шт.) с каждой стороны (всего 4 шт.) |
| Диаметр оптического кабеля | φ20мм |
| Емкость FOSC | Небронированный: 12-96 жил, Ленточный: 72-288 жил |
Необходимые инструменты для установки
| 1 | Труборез | 4 | Стяжная лента |
| 2 | Крестовая/параллельная отвертка | 5 | Электромонтажный нож |
| 3 | Гаечный ключ | 6 | Стриппер |
Процесс установки FOSC
Тип 1. В месте открытия оптического кабеля на конце 50 мм для обеспечения прочности армирующего стержня.
![]()
Тип 2. Кабель необходимо будет срастить для отключения кабеля посередине
![]()
Тип 3. Установите и зафиксируйте кабель в оболочке кабеля и прикрепите кабель к кабелю.
![]()
Тип 4. С помощью изоленты плотно обмотайте выступающую часть оптического кабеля.
![]()
Тип 5. Отрежьте часть резиновой полосы, внешний диаметр которой немного больше уплотнительного кольца. Поместите конец резиновой полосы посередине двух уплотнительных колец и пальцами нанесите клей на кабель. Для сохранения естественного состояния клейкой ленты или с небольшим усилием, чтобы обмотанные слои клейкой ленты плотно прилегали друг к другу, без явных зазоров.
![]()
Тип 7. Свернутый кабель зачищен, уложен в соединительную коробку перед пространством в башне
![]()
Тип 8. На первой канавке диска вдоль канавки для защиты волокна после горячего плавления трубы. При необходимости оставшаяся длина может быть свернута в направлении десяти слов, как показано на рисунке.
![]()
Тип 9. Привяжите соединительную пластину к держателю соединительной пластины с помощью фиксирующего ремня (который обращен вверх) с непрерывным диском.
![]()
Тип 10. Закройте верхнюю и нижнюю крышки в правильном порядке с помощью крепежной пряжки корпуса коробки.
![]()
