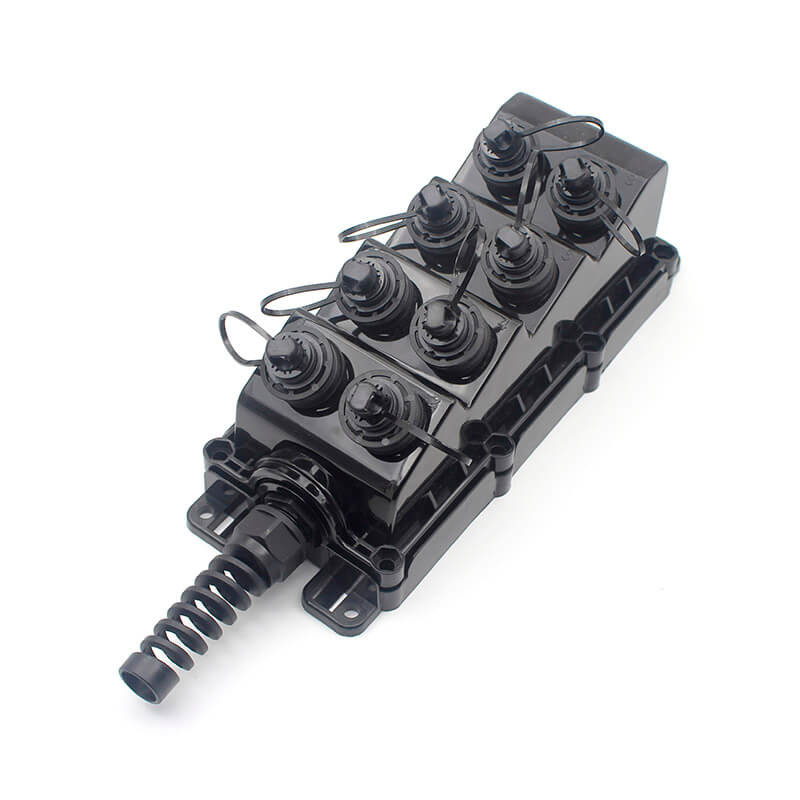

8-портовый мультисервисный терминальный бокс MST для FTTA
Мультипортовый сервисный терминал (MST) предназначен для высокоплотного распределения оптоволокна в наружных телекоммуникационных сетях и сетях FTTA. Прочный водонепроницаемый рейтинг IP68 в сочетании с огнестойкими материалами и долговечной фурнитурой из нержавеющей стали 304 гарантирует надежную работу этого бокса MST в сложных условиях. Он предлагает гибкие варианты установки и поддерживает кабели FastConnect, что делает его отличным выбором для телекоммуникационных вышек, удаленных развертываний и экстренных сетевых конфигураций.
Спецификация:
1.1 Параметры волокна:
| № |
Наименование |
Ед. изм. |
Спецификация |
| G.657A1 |
| 1 |
Диаметр модового поля |
1310нм |
мкм |
8.4-9.2 |
| 1550нм |
мкм |
9.3-10.3 |
| 2 |
Диаметр сердцевины |
мкм |
125±0.7 |
| 3 |
Нецилиндричность сердцевины |
% |
≤ 0.7 |
| 4 |
Ошибка концентричности сердцевины и сердцевины |
мкм |
≤ 0.5 |
| 5 |
Диаметр покрытия |
мкм |
240±0.5 |
| 6 |
Нецилиндричность покрытия |
% |
≤ 6.0 |
| 7 |
Ошибка концентричности сердцевины и покрытия |
мкм |
≤ 12.0 |
| 8 |
Длина волны отсечки кабеля |
нм |
λ∞≤ 1260 |
| 9 |
Затухание (макс.) |
1310нм |
дБ/км |
≤ 0.35 |
| 1550нм |
дБ/км |
≤ 0.21 |
| 1625нм |
дБ/км |
≤ 0.23 |
| 10 |
Потери на макроизгиб |
10 витков x 15 мм радиус @1550нм |
дБ |
≤ 0.25 |
| 10 витков x 15 мм радиус @1625нм |
дБ |
≤ 0.10 |
| 1 виток x 10 мм радиус @1550нм |
дБ |
≤ 0.75 |
| 1 виток x 10 мм радиус @1625нм |
дБ |
≤ 1.5 |
1.2 Параметры кабеля:
| Наименование |
Спецификации |
| Тональный провод |
AWG |
24 |
| Размер |
0.61 |
| Материал |
Медь |
| Количество волокон |
2-12 |
| Волокно с цветным покрытием |
Размер |
250±15 мкм |
| Цвет |
Стандартный цвет |
| Буферная трубка |
Размер |
2.0 ±0.1 мм |
| Материал |
PBT и гель |
| Цвет |
Белый |
| Силовой элемент |
Размер |
2.0 ±0.2 мм |
| Материал |
FRP |
| Внешняя оболочка |
Диаметр |
3.0x4.5 мм; 4x7 мм; 4.5x8.1 мм; 4.5x9.8 мм |
| Материал |
PE |
| Цвет |
Черный |
1.3 Механические и экологические характеристики:
| Наименование |
Ед. изм. |
Спецификации |
| Натяжение (долгосрочное) |
Н |
300 |
| Натяжение (краткосрочное) |
Н |
600 |
| Сжатие (долгосрочное) |
Н/10см |
1000 |
| Сжатие (краткосрочное) |
Н/10см |
2200 |
| Мин. радиус изгиба (динамический) |
мм |
60 |
| Мин. радиус изгиба (статический) |
мм |
60 |
Особенности:

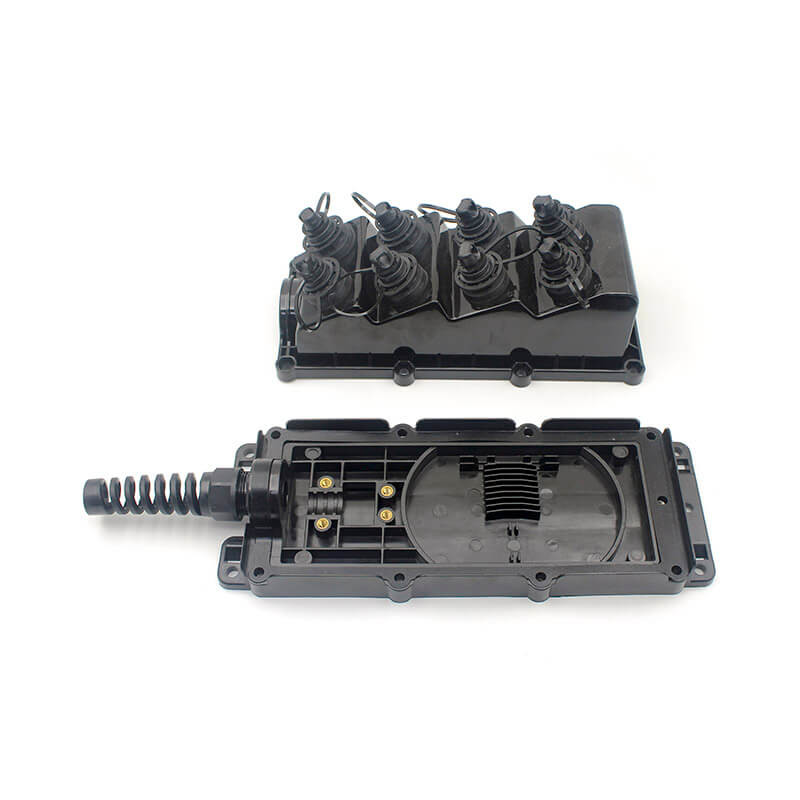

2.1 Этот бокс MST предлагает достаточно места для управления крупномасштабными оптоволоконными сетями, идеально подходит для приложений FTTA и телекоммуникаций.
2.2 Полностью водонепроницаемый и пыленепроницаемый, этот бокс обеспечивает надежную защиту от суровых погодных условий и условий эксплуатации на открытом воздухе.
2.3 Изготовленный из огнестойкого пластика PC+ABS и фурнитуры из нержавеющей стали 304, этот бокс MST рассчитан на работу в экстремальных температурах и погодных условиях.

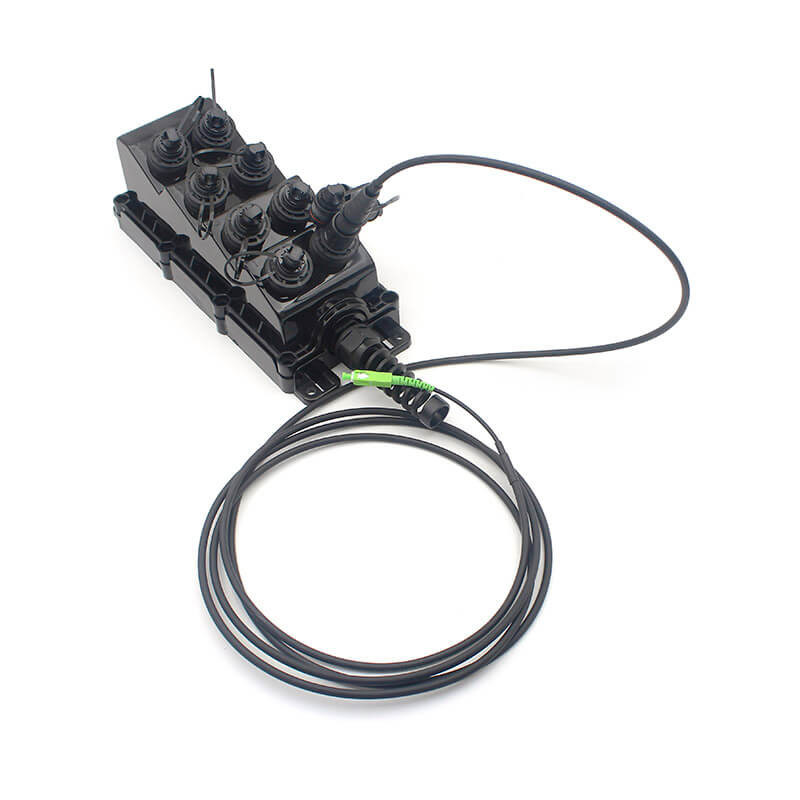

2.4 Поддерживает кабели FastConnect с функцией plug-and-play для быстрой установки без сварки, что упрощает и ускоряет монтаж для FTTH, FTTA и других наружных установок.
2.5 Диэлектрический, тонируемый или бронированный входной кабельный ввод
2.6 Варианты монтажа на столб, пьедестал, в люк или на подвес
2.7 Поставляется с универсальным монтажным кронштейном
2.8 Удобная для пользователя упаковка позволяет легко разматывать
Применение:
3.1 FTTA (оптоволокно до антенны):Разработанный для наружных телекоммуникационных сетей, бокс MST предлагает высокопроизводительное распределение оптоволокна, идеально подходящее для телекоммуникационных вышек и антенных систем.
3.2 Телекоммуникационные сети: Идеально подходит для управления оптоволоконными соединениями на базовых станциях, антеннах и сетевых узлах, обеспечивая высокоскоростную и стабильную передачу данных.
3.3 Сети в сельской и удаленной местности:
3.4 Временные сетевые конфигурации
