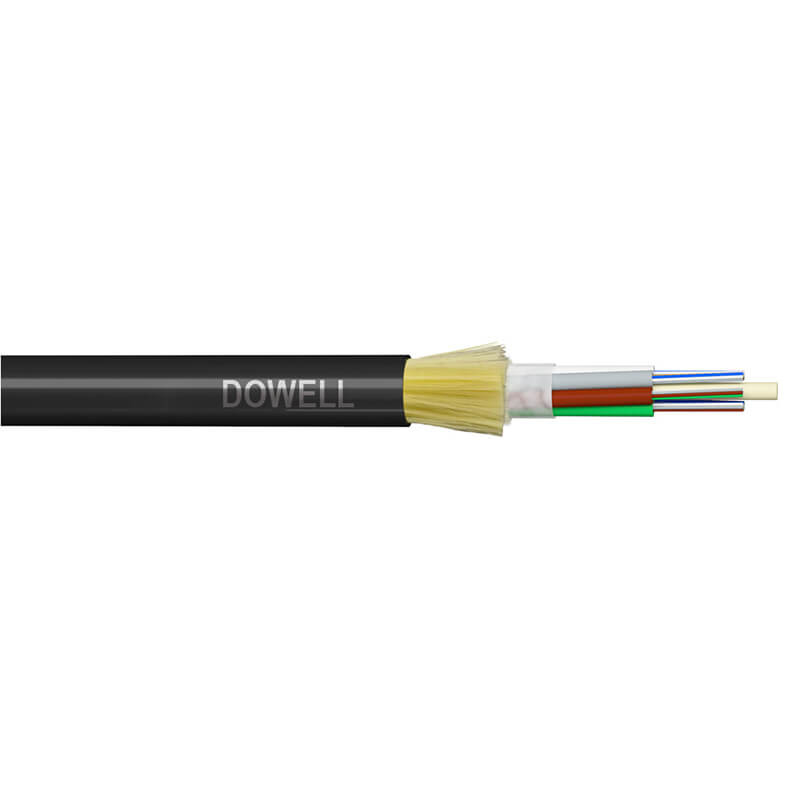

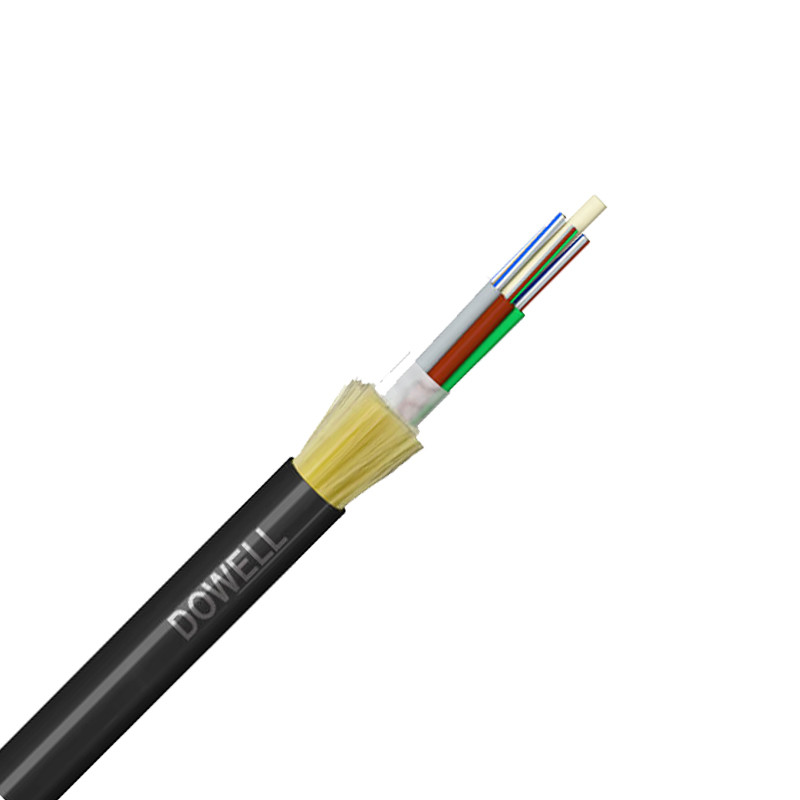

Одномодные ПЭ-волоконные кабельные наружные коммуникационные сети ADSS

Внешняя оболочка из ПЭ, оптоволоконный кабель ADSS для сетей связи

Кабель ADSS с одинарной оболочкой — это тип полностью диэлектрического самонесущего (ADSS) оптоволоконного кабеля, предназначенный для воздушной прокладки, особенно для относительно коротких пролетов от 50 до 200 метров. Он обычно используется в различных сетях внешней связи для обеспечения высокоскоростной передачи данных и подключения. Мы можем настроить количество волокон в оптоволоконных кабелях ADSS в соответствии с потребностями клиента. Количество волокон в оптоволоконном кабеле ADSS составляет 2, 6, 12, 24, 48, до 144 волокон.

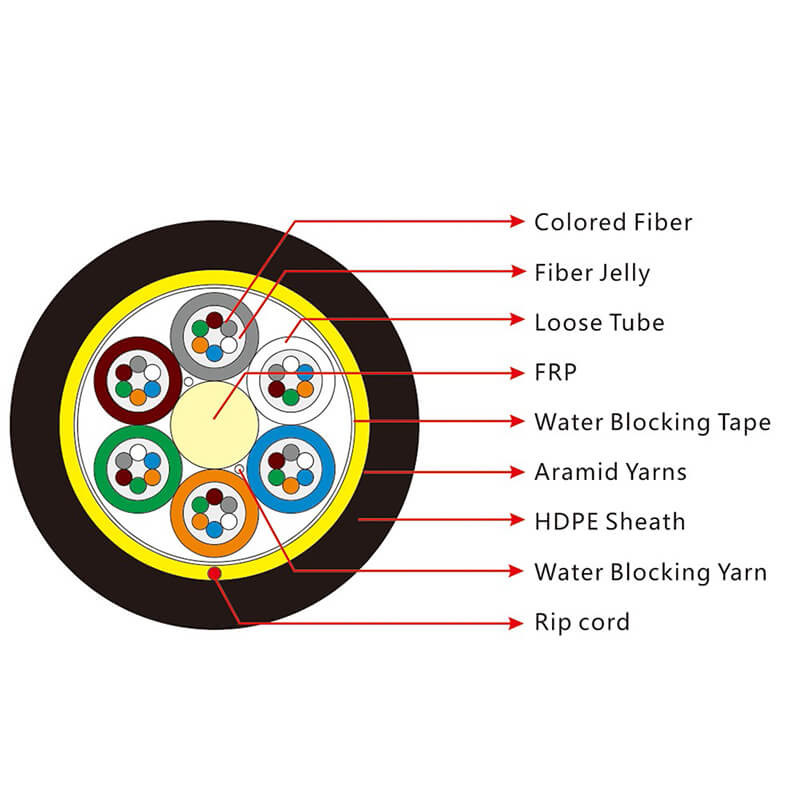

Технические параметры кабеля:

Параметры		Спецификация
Количество волокон		2	6	12	24	60	144
Свободная трубка	Материал	PBT
	Волокно на трубку	2	4	4	4	12	12
	Количество	1	2	3	6	5	12
Заполнитель	Количество	5	4	3	0	1	0
Центральный силовой элемент	Материал	FRP				FRP с покрытием из ПЭ
Водозащитный материал		Водозащитная нить
Дополнительный силовой элемент		Арамидные нити
Внутренняя оболочка	Материал	Черный ПЭ (полиэтилен)
	Толщина	Номинальная: 0,8 мм
Внешняя оболочка	Материал	Черный ПЭ (полиэтилен) или AT
	Толщина	Номинальная: 1,7 мм
Диаметр кабеля (мм)		11,4	11,4	11,4	11,4	12,3	17,8
Вес кабеля (кг/км)		94~101	94~101	94~101	94~101	119~127	241~252
Номинальная нагрузка на растяжение (RTS) (кН)		5,25	5,25	5,25	5,25	7,25	14,25
Максимальная рабочая нагрузка (40% RTS) (кН)		2,1	2,1	2,1	2,1	2,9	5,8
Ежедневная нагрузка (15-25% RTS) (кН)		0,78~1,31	0,78~1,31	0,78~1,31	0,78~1,31	1,08~1,81	2,17~3,62
Допустимый максимальный пролет (м)		100
Сопротивление раздавливанию (Н/100 мм)		Кратковременное	2200
Соответствие метеорологическим условиям			Макс. скорость ветра: 25 м/с Макс. обледенение: 0 мм
Радиус изгиба (мм)	Монтаж	20D
	Эксплуатация	10D
Затухание (после кабеля) (дБ/км)	SM волокно @1310 нм	≤0,36
	SM волокно @1550 нм	≤0,22

Характеристики:

1.1 Непрерывное электрическое крепление

1.2 Превосходная устойчивость к электрическим разрядам с оболочкой AT

1.3 Малый вес, малый диаметр кабеля, снижение воздействия льда, ветра и нагрузки на опору

1.4 Отличные прочностные и температурные характеристики

1.5 Срок службы до 30 лет

Применение:

2.1 Самонесущая воздушная прокладка

2.2 Для воздушных линий электропередачи напряжением до 110 кВ применяется внешняя оболочка из ПЭ.

2.3 Для воздушных линий электропередачи напряжением 110 кВ и выше применяется внешняя оболочка AT

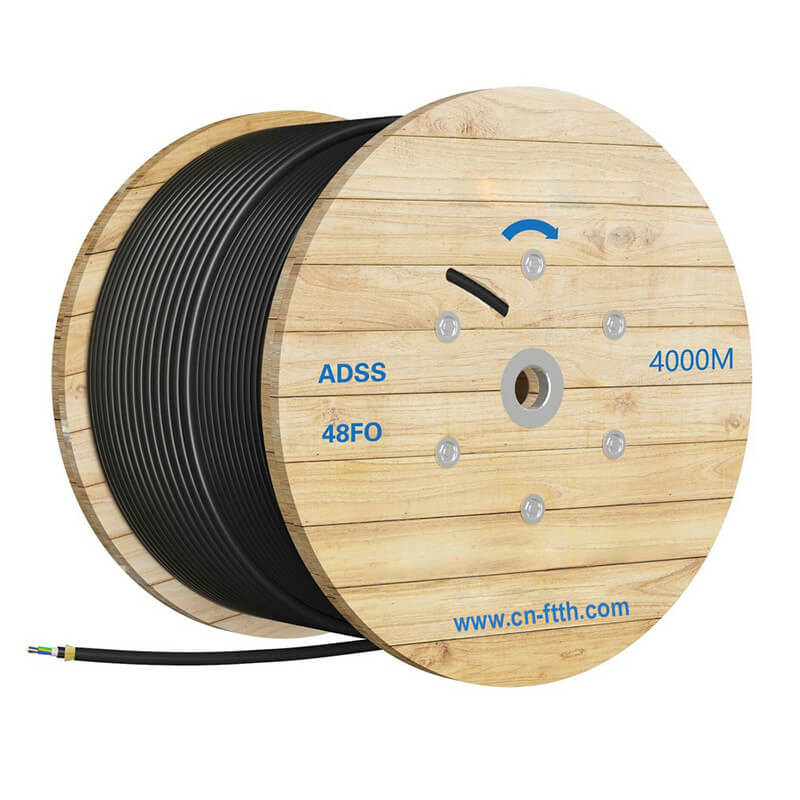

Упаковка:



Производственный процесс:
