Все диэлектрические волоконно-оптические кабели самоподдерживающаяся антенна 2 6 12 24 48 144 ядра

Все диэлектрический самоподдерживающийся воздушный кабель 2 6 12 24 48 До 144 ядер

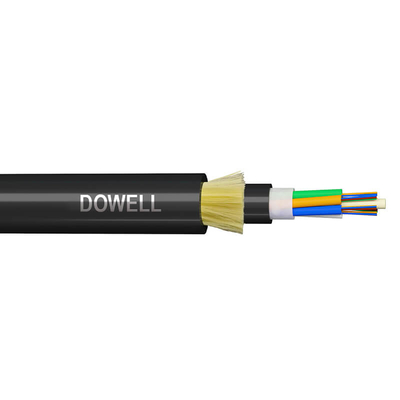

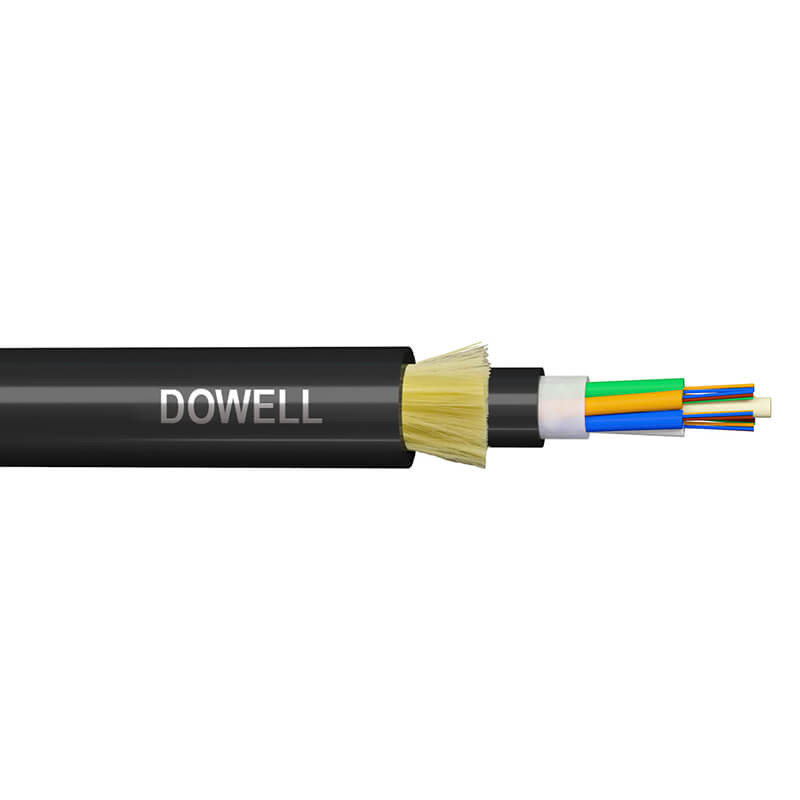

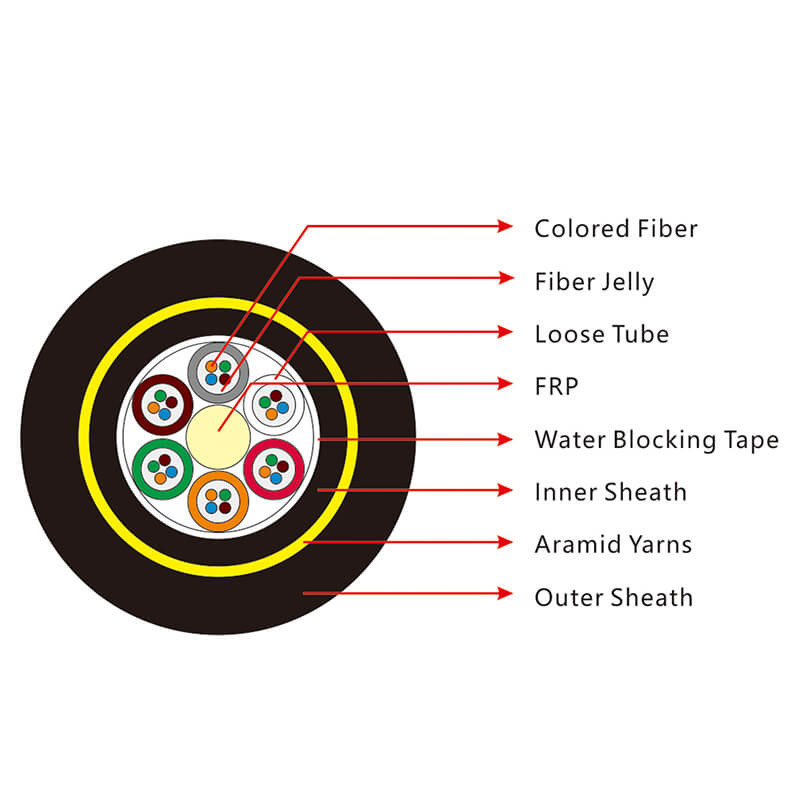

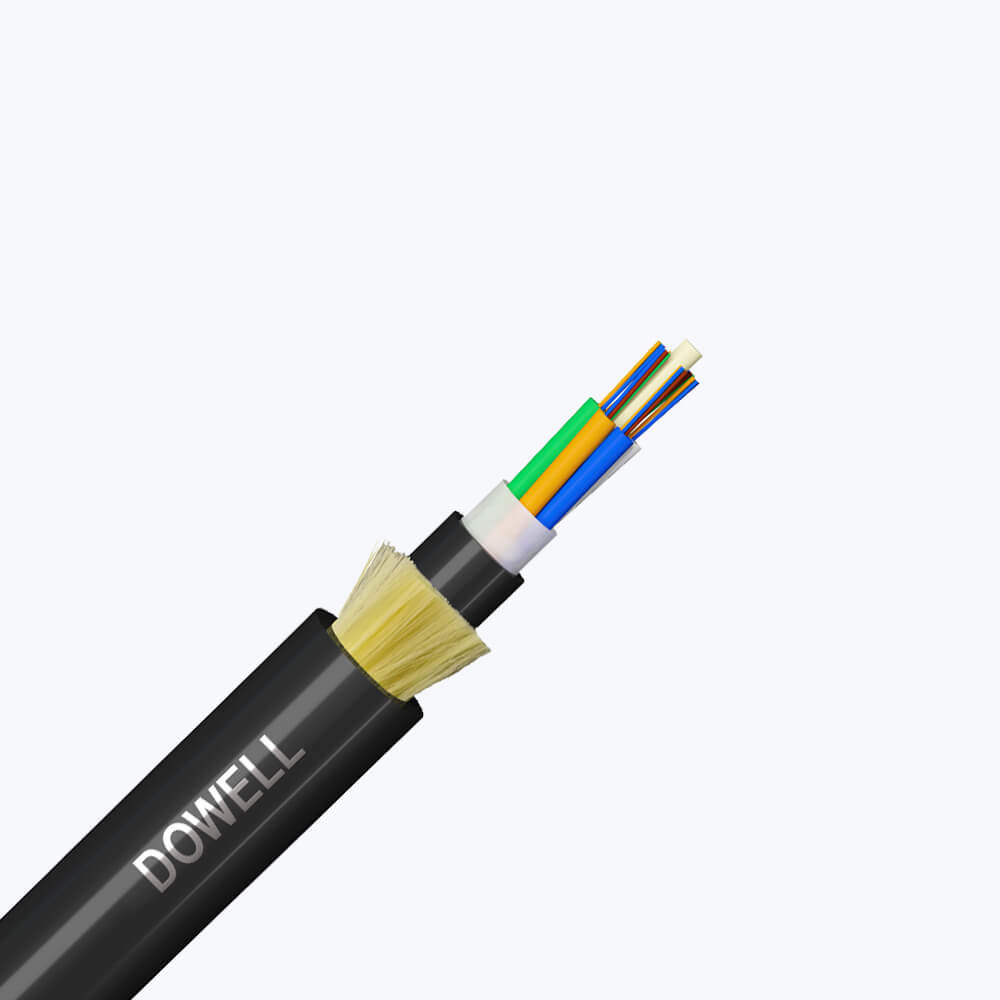

Конструкция самоподдерживающегося воздушного кабеля ADSS заключается в том, что 250um волокна размещены в свободной трубе, которая изготовлена из высокомодульного пластика, заполненного водостойким заполнительным соединением.Трубы заполнены водонепроницаемым заполнителемПроводка (и наполнители) закрепляются вокруг FRP в качестве неметаллического центрального прочности в компактном и круглом ядре кабеля.он покрыт тонкой внутренней оболочкой PEПосле нанесения на внутреннюю оболочку слоя арамидной пряжи в качестве сильного элемента, кабель завершается внешней оболочкой PE или AT.

Оптические характеристики
Тип волокна
Диаметр поля режима (мм)	1310 нм	9.1 ± 0.5
	1550 нм	10.3 ± 0.7
Коэффициент затухания (dB/km)	1310 нм	≤ 0.35
	1550 нм	≤ 0.21
Неравномерность затухания (dB)		≤ 0.05
длина волны нулевой дисперсии (λo) (нм)		1300-1324 гг.
Максимальный нулевой наклон дисперсии (Somax) (ps/(nm2.km))		≤ 0.093
Коэффициент дисперсии в режиме поляризации (PMDo) (ps/km)		≤ 0.2
Ограничительная длина волны (λcc) ((nm)		≤ 1260
Коэффициент дисперсии (ps/ (nm·km))	1288 ~ 1339 нм	≤3.5
	1550 нм	≤ 18
Индекс эффективного группового преломления (Neff)	1310 нм	1.466
	1550 нм	1.467
Геометрическая характеристика
Диаметр облицовки (мм)		1250,0 ± 1.0
Обшивка Некруглость ((%)		≤ 1.0
Диаметр покрытия (ум)		2450,0 ± 10.0
Нециркулярность покрытия (%)		≤ 6.0
Ошибка концентричности облицовки ядра (um)		≤ 0.8
Механические характеристики
Кёрлинг		≥ 4.0
Устойчивость к напряжению ((GPa)		≥ 0.69
Сила покрытия полоски (N)	Средняя стоимость	1.0~5.0
	Пиковая величина	1.3~8.9
Макропотеря изгиба (dB)	Φ60mm,100 Кругов, @ 1550nm	≤ 0.05
	Φ32mm,1 Круг, @ 1550nm	≤ 0.05

Технический параметр кабеля:

Параметры		Спецификация
Количество волокон		2	6	12	24	60	144
Пропускная трубка	Материал	ПБТ
	Волокно на трубку	2	4	4	4	12	12
	Число	1	2	3	6	5	12
Наполнитель	Число	5	4	3	0	1	0
Центральная сила Член	Материал	ФРП				PE, покрытый ПФР
Материал, блокирующий воду		Прочая пряжа
Дополнительная сила Член		пряжи из арамида
Внутренняя куртка	Материал	Черный ПЕ (полиэтиленовый)
	Толщина	Номинальный: 0,8 мм
Внешняя куртка	Материал	Чёрный ПЕ (полиэтиленовый) или АТ
	Толщина	Номинальный: 17 мм
Диаметр кабеля ((мм)		11.4	11.4	11.4	11.4	12.3	17.8
Масса кабеля ((kg/km)		94 ~ 101	94 ~ 101	94 ~ 101	94 ~ 101	119 ~ 127	241 ~ 252
Номинальное напряжение напряжения (RTS) ((KN)		5.25	5.25	5.25	5.25	7.25	14.25
Максимальное рабочее напряжение (40% RTS) ((KN)		2.1	2.1	2.1	2.1	2.9	5.8
Ежедневный стресс (15-25%RTS) ((KN)		0.78 ~ 1.31	0.78 ~ 1.31	0.78 ~ 1.31	0.78 ~ 1.31	1.08 ~ 1.81	2.17 ~ 3.62
Максимально допустимая протяженность (м)		100
Противодействие раздавлению (N/100mm)		Недолго	2200
Подходящие метеорологические условия			Максимальная скорость ветра: 25 м/с Максимальное обледенение: 0 мм
Радиус изгиба (мм)	Установка	20D
	Операция	10D
Снижение (после кабеля) ((dB/km)	SM Волокно @1310nm	≤ 0.36
	SM Волокно @1550nm	≤ 0.22

Применение:

Самоподдерживающаяся установка

Для воздушных линий электропередачи мощностью менее 110 кВ применяется PE-внешняя оболочка.

Для воздушных линий электропередачи, равных или превышающих 110 км, применяется наружная оболочка AT.

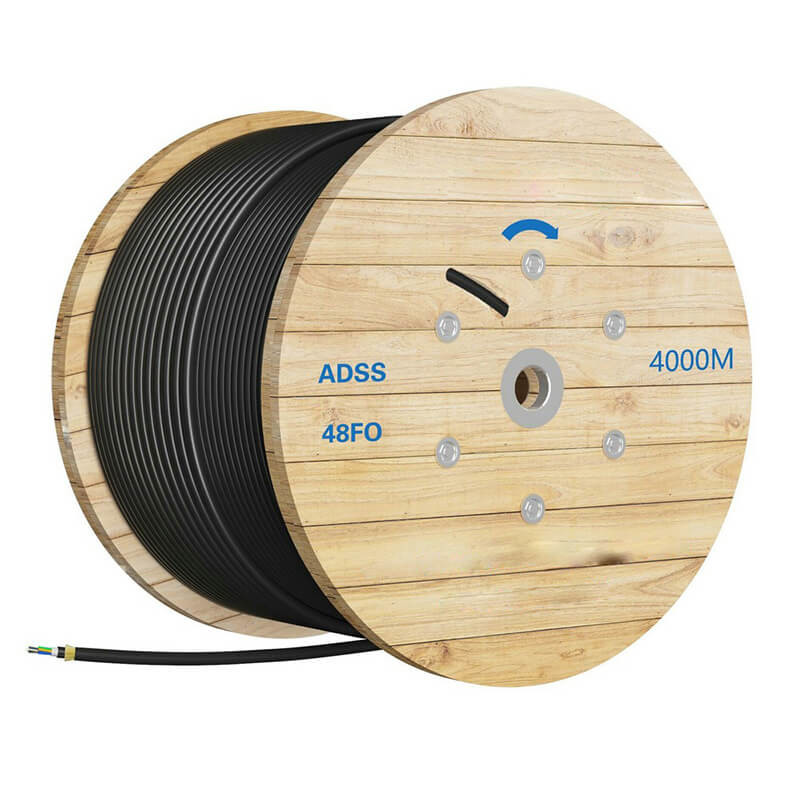

Пакет:
