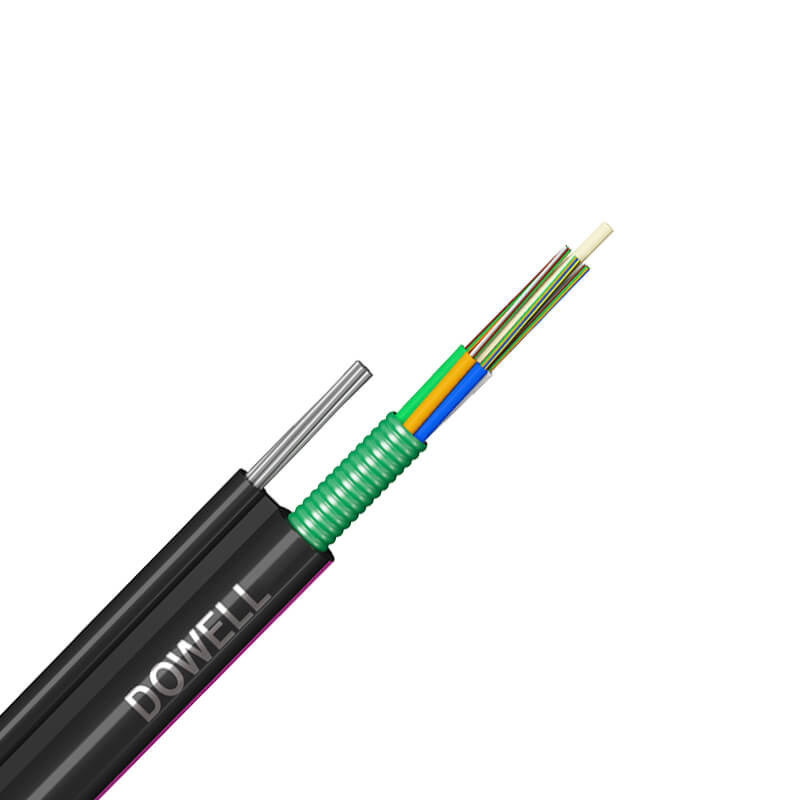

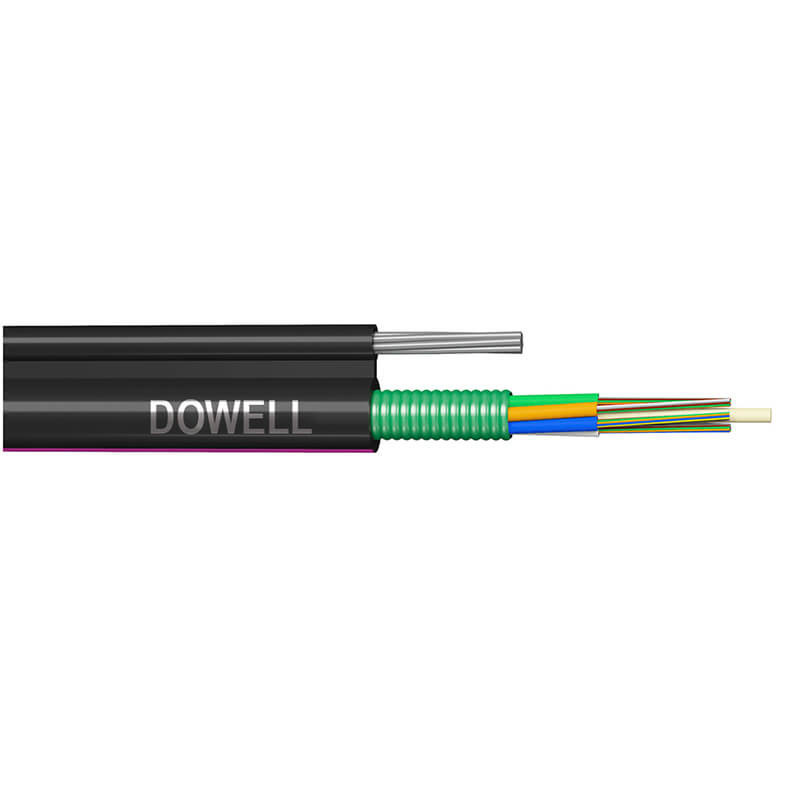

PE оболочка GYXTC8S Рисунок 8 Волоконные кабели G652D G675A1 G657A2 Для сетевой связи

ПЭ оболочка G652D G675A1 G657A2 Рисунок 8 Волоконно-оптические кабели GYXTC8S для сетевой связи

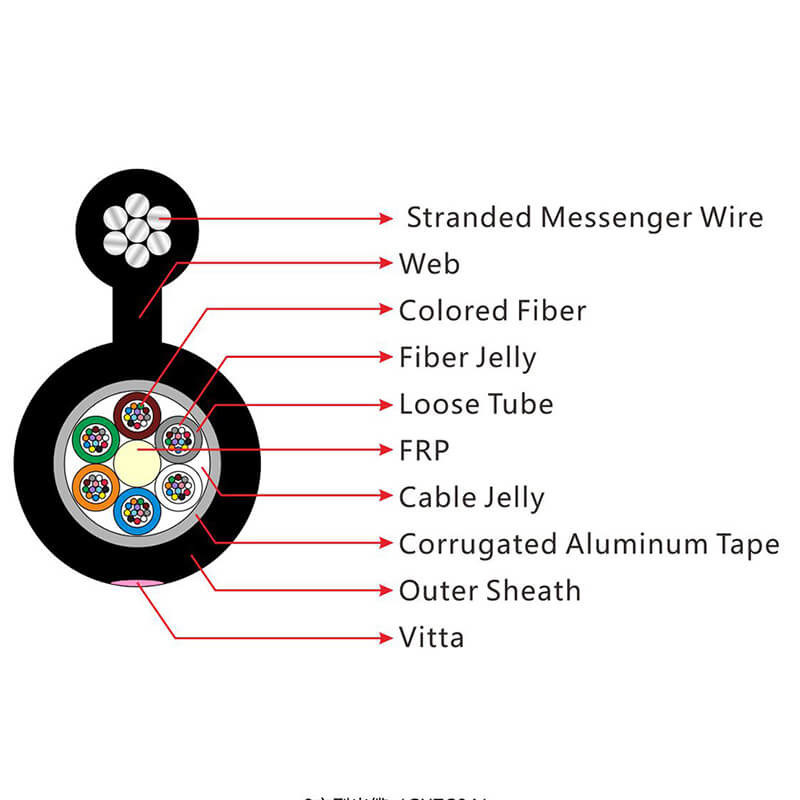

Волокна помещены в свободную трубку из высокомодульного пластика. FRP расположен в центре ядра как металлический силовой элемент. Трубки (и наполнители) скручены вокруг силового элемента в компактный круглый сердечник кабеля. После того, как PSP наносится на жилу кабеля, эта часть кабеля А вместе с многожильными проводами, а также опорная часть комплектуются полиэтиленовой (PE) оболочкой, как показано на рисунке 8. Этот тип кабеля специально применяется для самостоятельной воздушной установки.

Оптические характеристики:

Технические параметры:

Тип кабеля	Волокно Считать	Трубы /Диаметр	Наполнитель Стержень	Кабель Диаметр мм	Растяжимый Сила Длинный/Короткий Срок N	Раздавить Сопротивление Длинный/Короткий Срок Н/100м	Радиус изгиба Статический/Динамический мм
GYTFC8S-6	6	1/2,0	4	5,4*8,6-15,0	1000/3000	300/1000	10Д/20Д
GYFTC8S-12	12	1/2,0	3	5,4*8,6-15,0	1000/3000	300/1000	10Д/20Д
GYFTC8S-24	24	2/2,0	1	5,4*8,6-15,0	1000/3000	300/1000	10Д/20Д
GYFTC8S-48	48	4/2,0	1	5,4*9,8-16,5	1000/3000	300/1000	10Д/20Д
GYFTC8S-72	72	6/2,0	0	5,4*10,8-17,5	1000/3000	300/1000	10Д/20Д
Свободная трубка		Материал	ПБТ		Цвет	Стандартный спектр
Система блокировки воды		Материал	Водоблокирующая лента/Гель-наполнитель
Броня		Материал	Гофрированная стальная лента
Центральный силовой член		Материал	стеклопластик		Размер	1,4 мм(6-48)/2,0 мм(72-144)
Член психической силы		Материал	Многожильный стальной провод		Размер	7 1,0 мм
Галл		Материал	ЧП		Размер	2,0*1,5 мм
внешняя оболочка		Материал	ЧП		Цвет	Черный

Характеристики:

1.1 Хорошие механические и температурные характеристики.

1.2. Высокопрочная свободная трубка, устойчивая к гидролизу.

1.3 Специальный состав для наполнения трубок обеспечивает критическую защиту волокна.

1.4 Устойчивость к раздавливанию и гибкость.

Оболочка ПЭ 1,5 защищает кабель от ультрафиолетового излучения.

Приложение:

2.1 Подходит для воздушной прокладки трубопровода.

2.2 Принято для распространения на открытом воздухе.

2.3 Связь междугородная и локальная сеть.

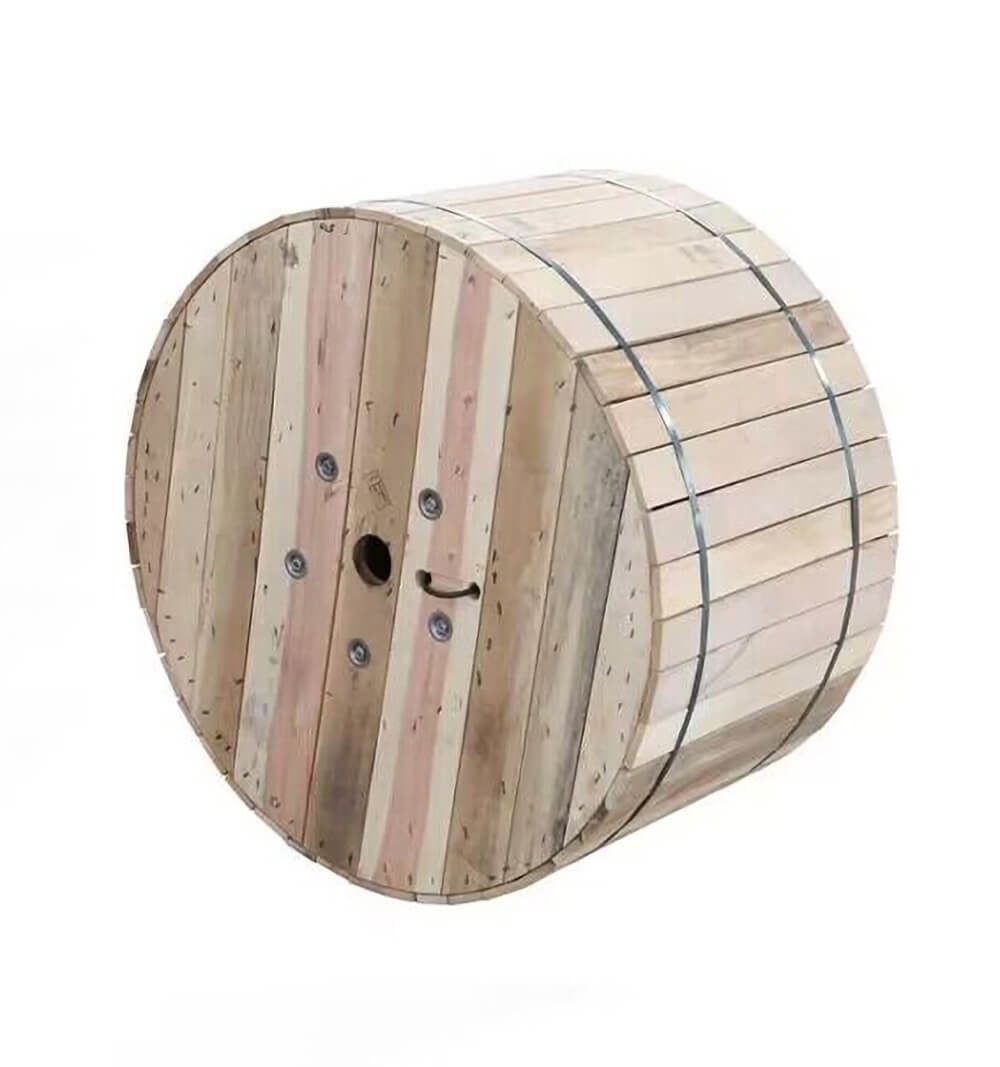

Упаковка:
