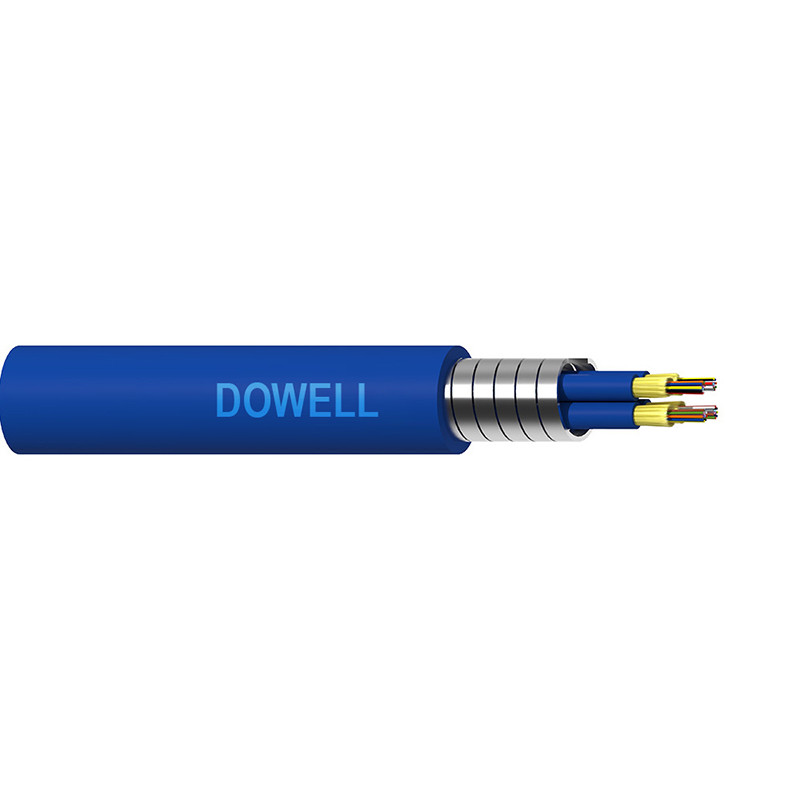

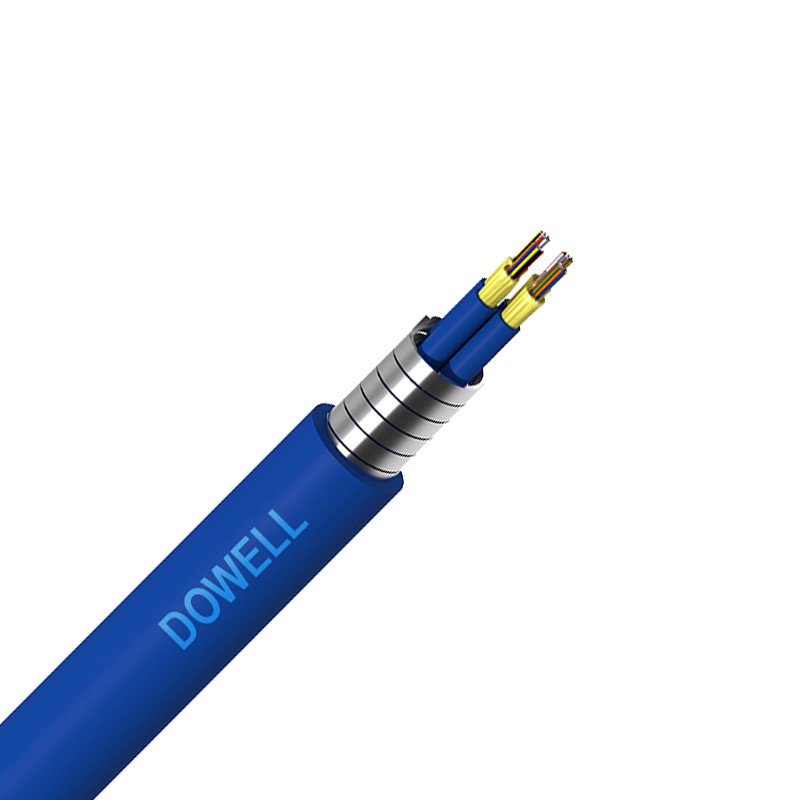

Внутренний многожильный бронированный оптический кабель 24F 48F GJASFKV G652D G657A

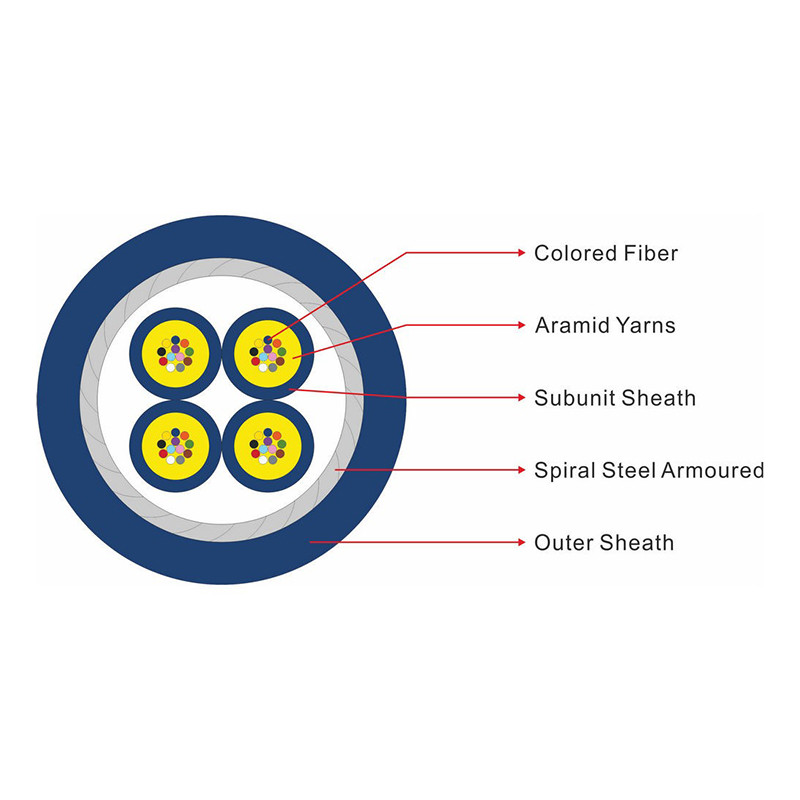

Внутренний многожильный бронированный оптический кабель GJASFKV представляет собой многожильный арамидный волоконный армированный многожильный мини-кабель с оптическим волокном диаметром 250 мкм. Внутренняя оболочка из ПВХ или LSZH экструдируется на скрученную поверхность в качестве субблока, а многожильный субблок скручивается в круг. В его внешнем слое наматывается слой стальной проволочной брони, на стальную проволочную броню наносится небольшое количество арамида, затем экструдируется внешняя оболочка из ПВХ или LSZH.
Оптические характеристики:
| |
|
G.652 |
G.657 |
50/125 мкм |
62.5/125 мкм |
Затухание
(+20 ) |
@850 нм |
|
|
≤3.0 дБ/км |
≤3.0 дБ/км |
| @1300 нм |
|
|
≤1.0 дБ/км |
≤1.0 дБ/км |
| @1310 нм |
≤0.36 дБ/км |
|
|
|
| @1550 нм |
≤0.22 дБ/км |
≤0.23 дБ/км |
|
|
| Полоса пропускания |
@850 нм |
|
|
≥500 МГц.км |
≥500 МГц.км |
| Класс А 850 нм |
@1300 нм |
|
|
≥1000 МГц.км |
≥600 МГц.км |
| Числовая апертура |
|
|
0.200±0.015НА |
0.275±0.015НА |
| Длина волны отсечки кабеля |
≤1260 нм |
≤1480 нм |
|
|
Технические параметры:
| Тип кабеля |
Количество волокон |
Субблок
Внешний
Диаметр
мм |
Кабель
Диаметр
мм |
Кабель
Вес
кг/км |
Растягивающее
Усилие
Длительное/Кратковременное
Терм N |
Сопротивление
Раздавливанию
Длительное/Кратковременное
Терм N/100м |
Радиус изгиба
Статический/Динамический
мм |
| GJFJV+SV |
24 |
7 |
5 |
64 |
300/750 |
200/1000 |
20D/10D |
| GJFJV+SV |
48 |
10 |
6 |
100 |
300/750 |
200/1000 |
20D/10D |
Характеристики:
1.1 Миниатюрный кабель, высокопрочное арамидное армирование, высокоэффективный защитный материал оболочки.
1.2 Малый радиус изгиба, легкий вес, мягкий, гибкий, легко прокладывается.
1.3 Плоская проволочная броня для улучшения сопротивления кабеля сжатию и защите от грызунов.
1.4 Обладает хорошими механическими и экологическими характеристиками.
1.5 Огнестойкая или не огнестойкая внешняя оболочка для обеспечения хорошей безопасности.
Применение:
2.1 Различные стандартные разъемы. Пигтейлы, патч-корды.
2.2 Оборудование оптической связи, оптические патч-панели, оптоволокно до рабочего места и другие оптические соединения.
2.3 Оптическое соединение оптического оборудования, приборов и т.д.
2.4 Внутренняя горизонтальная и вертикальная разводка внутри здания; ЛВС, соединение нескольких информационных точек.
2.5 Междугородняя, наружная, кабельная разводка зданий, магистральные оптические гибридные оптические соединения.
2.6 Магистраль хвостового кабеля, доступ к оборудованию внутри здания.
2.7 Небольшое монтажное пространство и редкая прокладка кабеля.

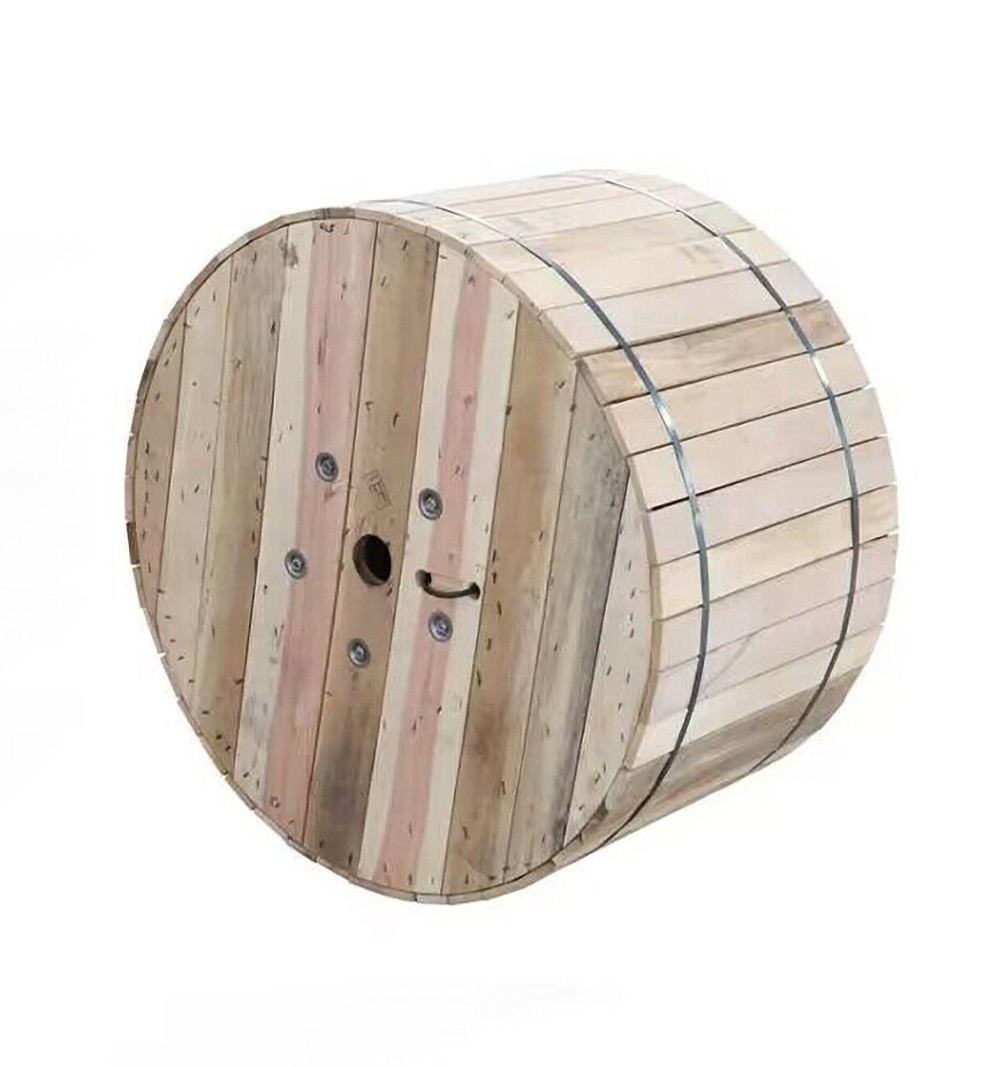

Наша упаковка:
Производственный процесс:
