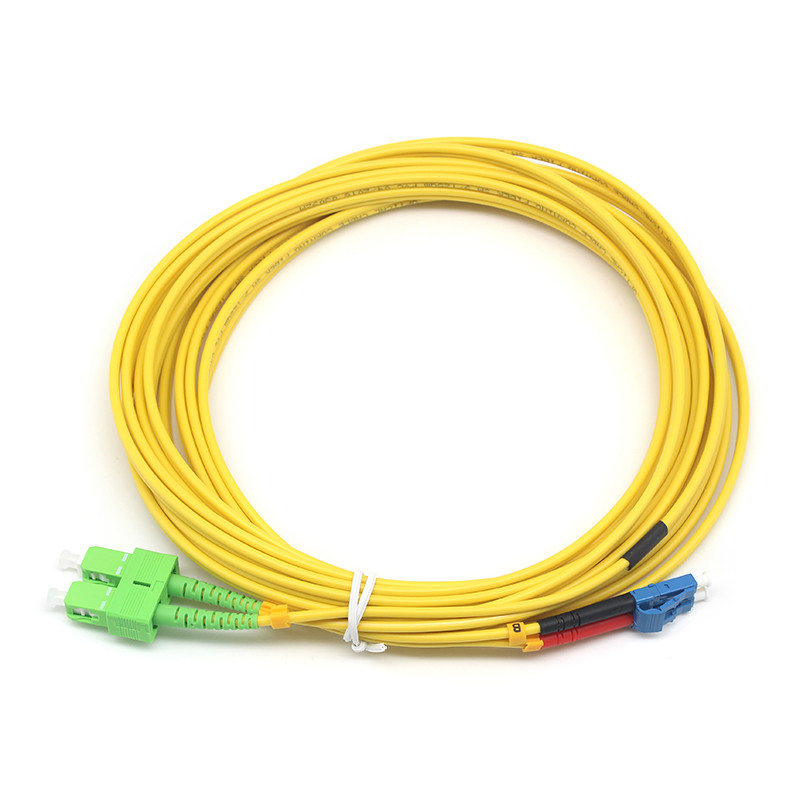

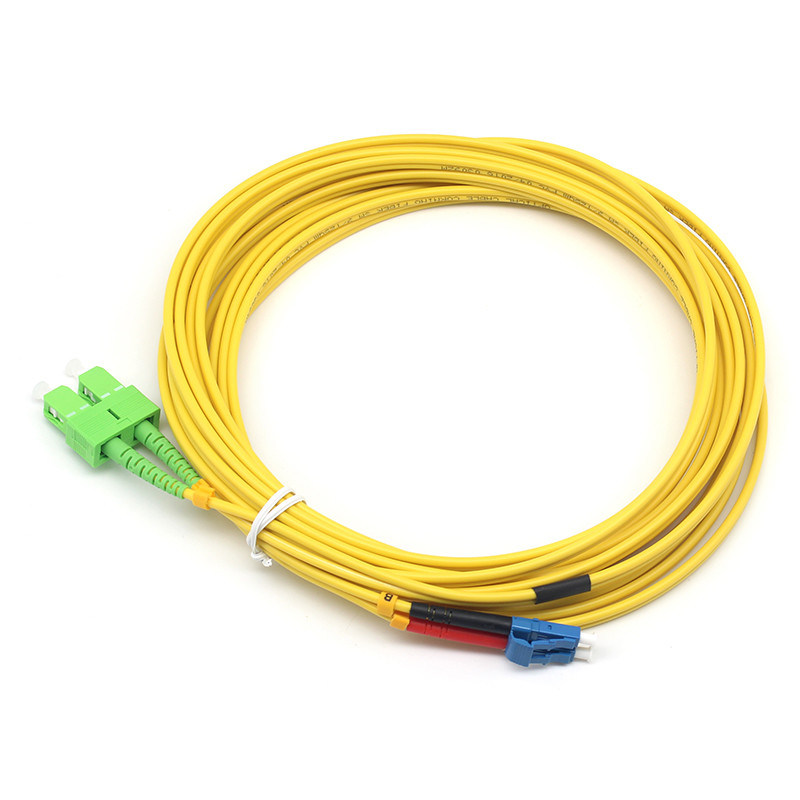

Патч-корд из оптоволокна Duplex SC APC to LC UPC SM
Оптоволоконные патч-корды используются для соединения оборудования и компонентов в оптоволоконной сети. Существует множество типов в зависимости от различных типов оптоволоконных разъемов, включая FC, SV, SC, LC, ST, E2000N, MTRJN, MPO и т. д., с одномодовым (9/125 мкм) и многомодовым (50/125 или 62,5/125 мкм) волокном. Материал оболочки кабеля может быть ПВХ, LSZH; OFNR, OFNP и т. д. Существуют симплексные, дуплексные, многоволоконные, ленточные веерные и пучковые волоконные патч-корды.
Спецификация:
| Параметр |
Единица измерения |
Режим |
PC |
UPC |
APC |
| Тип |
| Вносимые потери |
дБ |
SM |
<0.3 |
<0.3 |
<0.3 |
| MM |
<0.3 |
<0.3 |
|
| Потери на отражение |
дБ |
SM |
>50 |
>50 |
>60 |
| MM |
>35 |
>35 |
|
| Повторяемость |
дБ |
Дополнительные потери<0.1 дБ, потери на отражение< 5 дБ |
| Взаимозаменяемость |
дБ |
Дополнительные потери<0.1 дБ, потери на отражение< 5 дБ |
| Количество соединений |
раз |
>1000 |
| Рабочая температура |
°C |
-40 °C - +75 °C |
| Температура хранения |
°C |
-40 °C - +85 °C |
Особенности:
1. Типы волокна:
1.1 Одномодовое (SMF): Предназначено для передачи на большие расстояния (до 100+ км), обычно с диаметром сердцевины/оболочки 9/125 мкм.
1.2 Многомодовое (MMF): Используется для более коротких расстояний (до 500 м - 2 км) с распространенными размерами сердцевины 50/125 мкм или 62,5/125 мкм.
2. Типы разъемов:
2.1 LC (Lucent Connector): Малый форм-фактор, популярен в приложениях с высокой плотностью.
2.2 SC (Subscriber Connector): Конструкция с защелкой, часто используется в сетях передачи данных и телекоммуникациях.
2.3 FC (Ferrule Connector): Тип с винтовым соединением, часто используется в условиях сильной вибрации.
2.4 ST (Straight Tip): Штыковой тип, используется в старых сетях.
2.5 MTP/MPO: Многоволоконные разъемы для высокопроизводительных каналов (например, 12/24 волокна).
3. Типы полировки
3.1 APC (Angled Physical Contact): торец под углом 8° для минимального обратного отражения (~-65 дБ).
3.2 UPC (Ultra Physical Contact): более высокие потери на отражение (~-55 дБ).
3.3 PC (Physical Contact): слегка скругленный для уменьшения воздушных зазоров.
4. Оболочка кабеля:
4.1 Симплекс: одно волокно, один кабель.
4.2 Дуплекс: два волокна (часто для передачи/приема).
4.3 Бронированный: усиленный для суровых условий эксплуатации.
4.4 Устойчивый к изгибам (BI): устойчив к сильным изгибам.
Применение:
5.1 Телекоммуникационная сеть
5.2 Оптоволоконная широкополосная сеть
5.3 Система кабельного телевидения
5.4 Система ЛВС и ГВС
5.5 FTTP
Производственный процесс:

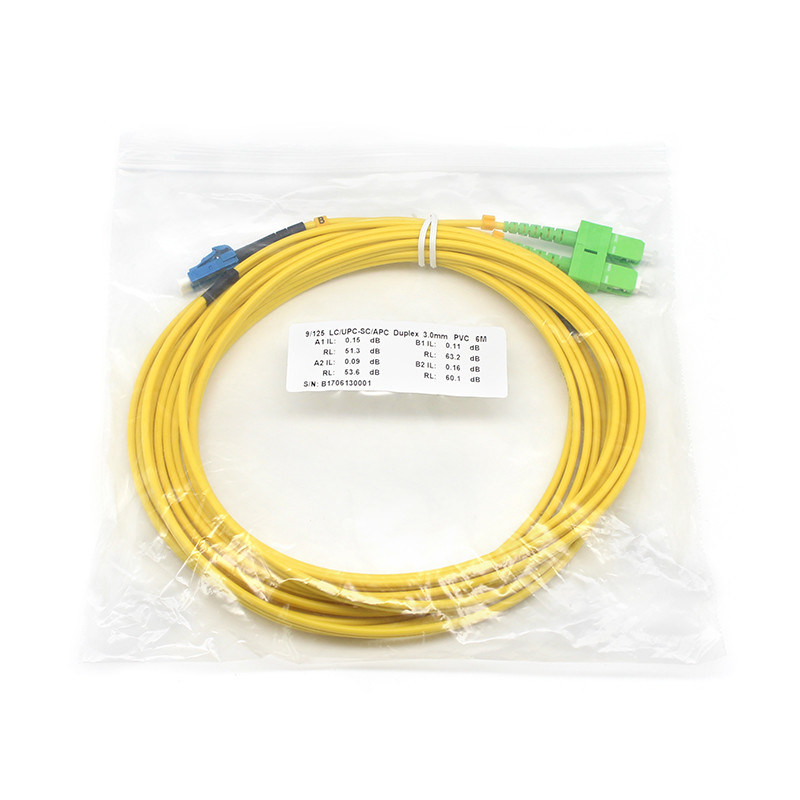

Наша упаковка:
