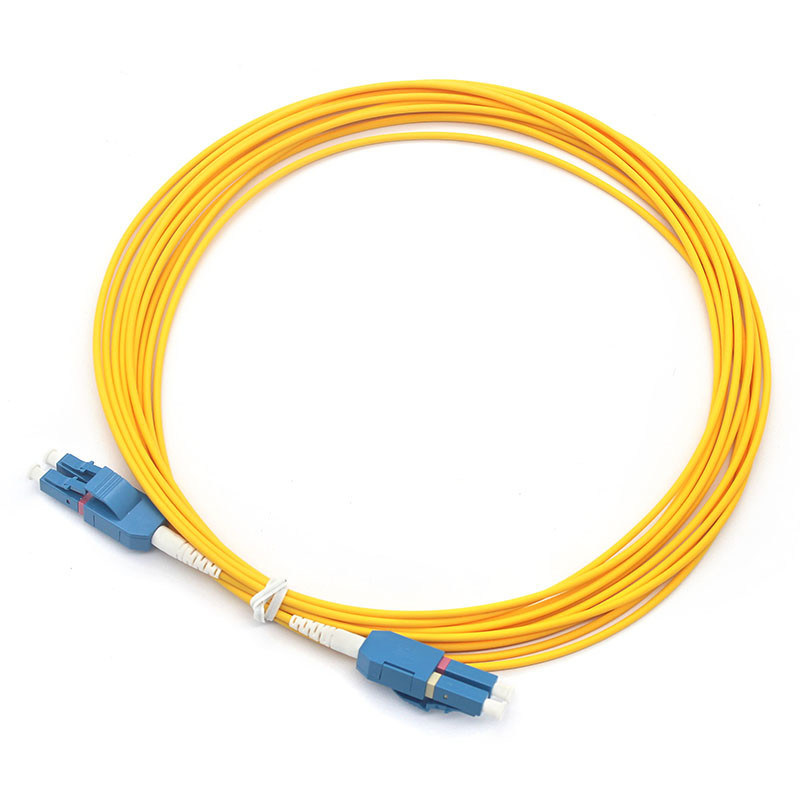

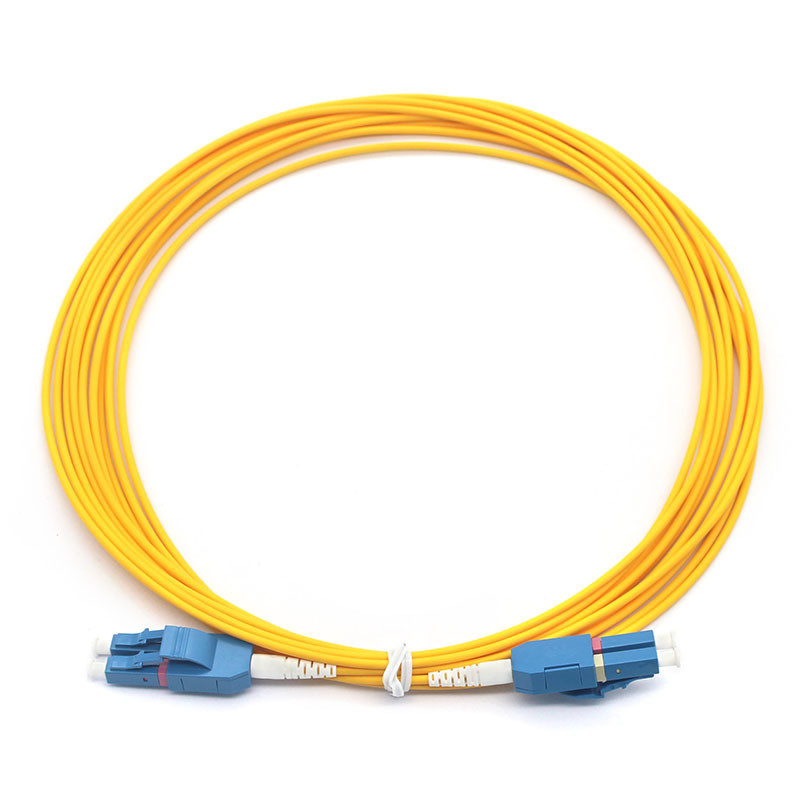

Дуплексный LC UPC на LC UPC волоконно-оптический патч-шнур для однорегулярного Uniboot
Волоконно-оптические патчкорд - это компоненты для соединения оборудования и компонентов в волоконно-оптической сети.Существует множество типов в соответствии с различными типами оптического соединителя волокна, включая FC SV SC LC ST E2000N MTRJN MPO и т.д.. с одномодом (9/125um) и мультимодом (50/125 или 62.5/125). Материал кабельной прокладки может быть ПВХ, LSZH; OFNR, OFNP и т. Д. Существуют простые, дуплексные, многоволокновые, ленточные вентиляторы и пуговичные волокна.
Спецификация:
| Параметр |
Единица |
Режим |
ПК |
UPC |
АПК |
| Тип |
| Потеря вставки |
ДБ |
СМ |
<0.3 |
<0.3 |
<0.3 |
| ММ |
<0.3 |
<0.3 |
|
| Возвратные потери |
ДБ |
СМ |
> 50 |
> 50 |
> 60 |
| ММ |
>35 |
>35 |
|
| Повторяемость |
ДБ |
Дополнительная потеря < 0,1 дБ, потеря возврата < 5 дБ |
| Взаимозаменяемость |
ДБ |
Дополнительная потеря < 0,1 дБ, потеря возврата < 5 дБ |
| Время подключения |
Времена |
> 1000 |
| Операционная температура |
°C |
-40 C- +75 C |
| Температура хранения |
°C |
-40 C- +85 C |
Особенности:
1.1 Виды волокон
1.1.1 однорежимный (SMF): предназначен для передачи на большие расстояния (до 100+ км), обычно с использованием диаметра ядра / обшивки 9/125μm.
1.1.2 Мультимодный (MMF): используется для более коротких расстояний (до 500 м2 км), с общими размерами ядра 50/125 мкм или 62,5/125 мкм.
1.2 Типы соединителей
1.2.1 LC (Lucent Connector): небольшой форм-фактор, популярный в высокоплотных приложениях.
1.2.2 SC (Subscriber Connector): конструкция "push-pull", обычно используемая в связи с данными и телекоммуникациями.
1.2.3 FC (Ferrule Connector): винтовой тип, часто используемый в среде с высокими вибрациями.
1.2.4 ST (Прямой наконечник):В стиле штыка, используемого в старых сетях.
1.2.5 MTP/MPO: многоволоконные разъемы для высокомощных связей (например, 12/24 волокна).
1.3 Польские типы
1.3.1 ПК (физический контакт): слегка закругленный для уменьшения воздушных пробелов.
1.3.2 UPC (Ультрафизический контакт): Более высокая потеря отражения (~-55dB).
1.3.3 APC (Angled Physical Contact): конечная поверхность под углом 8° для минимального отражения на спине (~-65dB).
1.4 Кабельное покрытие
1.4.1 Симплекс: одноволокно, один кабель.
1.4.2 Дуплекс: два волокна (часто для Tx/Rx).
1.4.3 бронированные: усиленные для суровых условий.
1.4.4 Нечувствительный к изгибам (BI): устойчивый к тесным изгибам.
Применение:
2.1 Пластыри внутри коммуникационных шкафов
2.2 Высокая скорость передачи данных
2.3 Коммуникационный шкаф
2.4 Аналоговая видеопередача
2.5 Коммуникация шкафа с выходом на стену

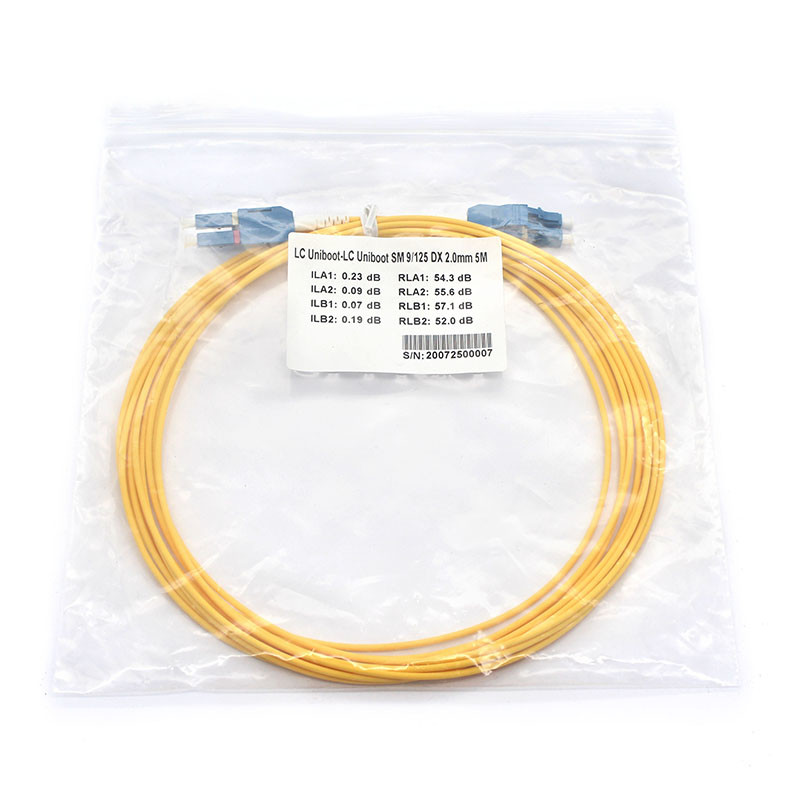

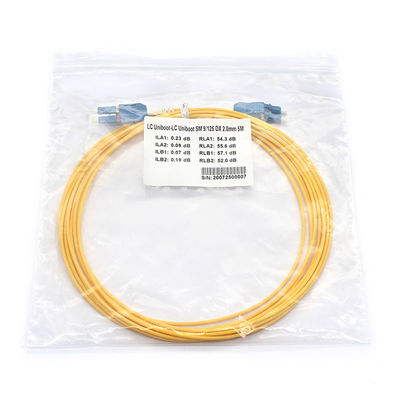

Пакет:
1Пластиковый пакет.
2Внутренний ящик.
3. Внешняя коробка
